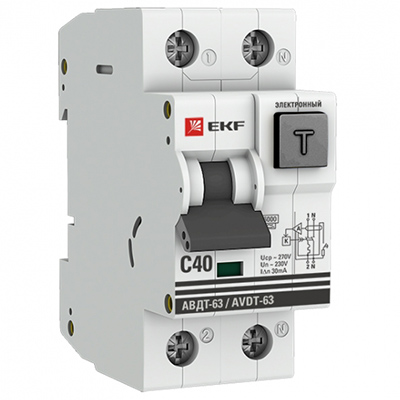

Автоматический выключатель дифференциального тока АВДТ-63 40А/30мА (характеристика С, электронный, тип А) 6кА EKF PROxima
Автоматический выключатель дифференциального тока EKF серии АВДТ-63 PROxima применяется в электрических цепях переменного тока номинальным напряжением 230 В частотой 50 Гц.
Представляет собой аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным устройством защитного отключения.
При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждение) на землю или сверхтока (ток перегрузки или короткое замыкание) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Особое отличие дифференциальных автоматических выключателей EKF с электронным УЗО состоит в наличии блока защиты от перенапряжения.
Соответствует ГОСТ IEC 61009-1.
Возможна коммутация алюминиевым и медным проводником.
Назначение
- Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки.
- Защита электрооборудования при повреждении изоляции проводников и неисправностях.
- Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
- Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.

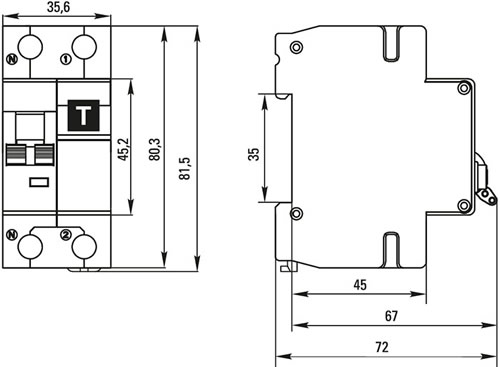

Размеры
Конструкция и материалы
- АВДТ - электронное устройство из двух электрически и механически связанных частей - автоматического выключателя и модуля обнаружения тока утечки, содержащего дифференциальный трансформатор тока (ДТТ) с усилителем.
- Аппарат оборудован кнопкой "Тест" для периодической проверки работоспособности.
- Все узлы АВДТ заключены в корпус, изготовленный из негорючей пластмассы.
- АВДТ имеет возможность соединения с помощью соединительной U-образной шины.
Технические характеристики
| Артикул | DA63-40-30e |
| Тип изделия | автоматический выключатель дифференциального тока |
| Число полюсов | 1P+N |
| Количество защищенных полюсов | 1 |
| Модульная ширина (шаг 18 мм) | 2 |
| Номинальное напряжение, В | АС 230 |
| Номинальная частота, Гц | 50 |
| Номинальный ток, А | 40 |
| Номинальный дифференциальный ток I?n, мА | 30 |
| Неотключаемый дифференциальный ток, А | 0,5*I?n |
| Номинальная наибольшая отключающая способность, А | 6000 |
| Номинальный ток наибольшей дифференциальной включающей и отключающей способности, А | 500 |
| Время срабатывания без выдержки, не более, сек. | 0,3 при I?n 0,04 при 5I?n |
| Характеристика токов мгновенного расцепления | С* |
| Условия функционирования по составляющей тока | А |
| Способ управления | электронный |
| Одновременное отключение нейтрали (N) | да |
| Кратковременная задержка срабатывания | нет |
| Наличие селективной выдержки времени, тип S | нет |
| Номинальное импульсное выдерживаемое напряжение, кВ | 2,5 для 230 В |
| Номинальное напряжение изоляции Ui, В | 500 |
| Класс токоограничения | 3 |
| Категория перенапряжения | 3 |
| Электрическая износостойкость, циклов В-О | 4000 |
| Механическая износостойкость, циклов В-О | 10000 |
| Защита от превышения напряжения на входе АВДТ | 270 В ±5% |
| Способ крепления | на DIN-рейку 35 х 7,5 мм |
| Рабочее положение | вертикальное с отклонением до 5° в любую сторону |
| Максимальное сечение подключаемого провода, кв.мм | 16 - однопроволочный жесткий 25 - многопроволочный гибкий |
| Момент затяжки винта, не более, Н*м | 2,5 |
| Диапазон рабочих температур, °С | -25... +50 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Степень загрязнения | 3 |
| Наличие блокировки | нет |
| Наличие защиты от ложного срабатывания | нет |
| Возможность дополнительной комплектации | есть |
| Срок службы, лет | 10 |
* Характеристика отключения С: срабатывание электромагнитной защиты между 5- и 10-кратным значениями номинального тока.

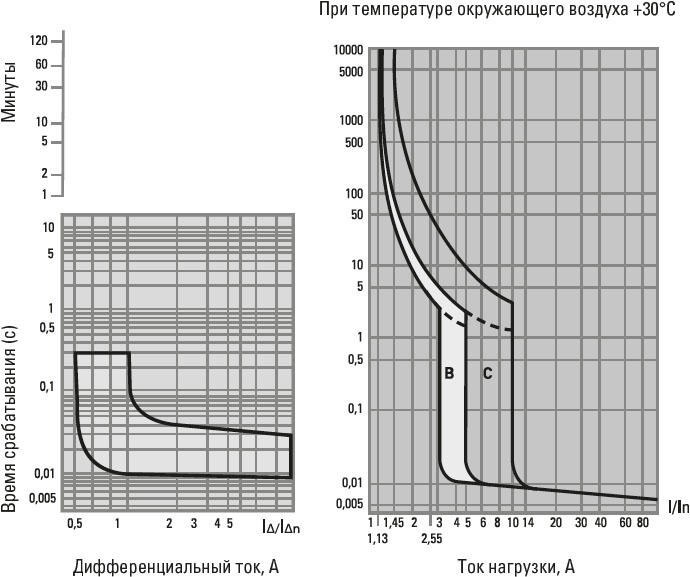

Времятоковые характеристики
Преимущества
- Доставка по всей России
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
EKF |
|
СрокГарантии, мес
|
12 |
|
Количество полюсов
|
2 |
|
Модульная ширина (общее кол-во модульных расстояний)
|
2 |
|
Номинальная отключающая способность, кА
|
6 |
|
Номинальный ток утечки, мА
|
30 |
|
Номинальный ток, А
|
40 |
|
Тип тока утечки
|
A |
-
